产品概览 / FT-1100
产品概览
FT-1100基于ARCoptix FTIR-OEM011系列，主模块集成温度稳定红外光源与永久对准干涉仪，MCT探测器采用独立模块，可在主模块与探测器之间布置气体池、吹扫腔体或其他采样光路。面向科研测量和仪器系统集成，可按目标红外波段选择探测器与分束器，并通过USB或配套以太网接口采集光谱。
配置要点
- 温度稳定SiC光源与永久对准双角反射器干涉仪配套。
- 独立探测器模块与30 mm笼式系统接口便于搭建采样区。
- 按目标红外波段选择CaF₂或ZnSe分束器及对应MCT探测器。
- 2、4、8 cm⁻¹分辨率可选，0.5 cm⁻¹配置按需提供。
- USB控制，可配套以太网与嵌入式处理方案。
- 原厂API便于接入定制采集与控制软件。
红外吸收及透射测量；材料光谱分析；外部气体采样光路；实验室自建红外测量平台；OEM仪器系统集成。
组成与光路

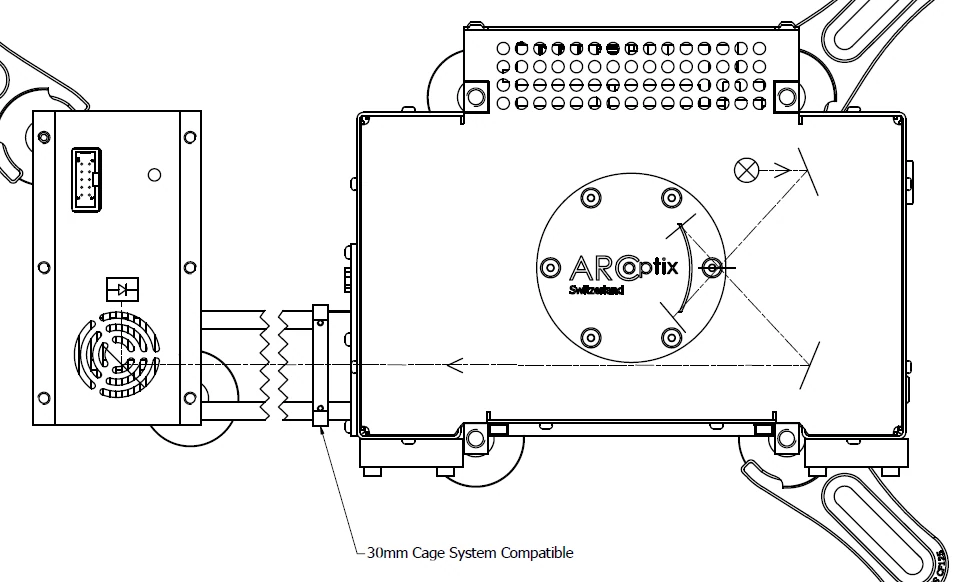

主模块输出经干涉仪调制的准直红外光，外置MCT探测器接收经过样品后的信号。采样区可布置在两模块之间，便于配套短光程气体池、吹扫空间及实验室自建光路；模块支持30 mm笼式系统固定杆。
分体式沿用与一体式相同的光源及干涉仪技术，核心差异在探测器的位置与外部采样空间。光谱测量能力由所选探测器、分束器及采样光路共同决定。
结构选型
需要外置探测器并灵活安排采样区时，可选择FT-1100分体式。希望采用同机箱集成光源、干涉仪和探测器的紧凑结构时，可选择FT-1000一体式。

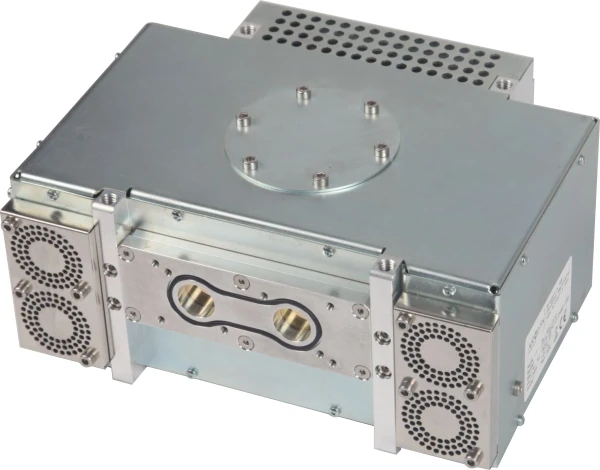

图示为FT-1000一体式。分体式的光源并未拆成第三个模块；两种结构按光路空间和系统安装要求选择。
产品参数
| 参数 | 规格 |
|---|---|
| 交付形态 | 分体式 |
| 原厂系列 | FTIR-OEM011 |
| 测量方式 | 傅里叶变换红外光谱；OEM模块，供系统集成 |
| 干涉仪 | 永久对准、双角反射器设计；柔性支承与非接触驱动 |
| 内置光源 | 温度稳定SiC红外光源，1550 K |
| 标准探测器 | 四级热电制冷MCT；060、085、120三种波段配置 |
| 波段配置060 | 2–6 μm；5000–1660 cm⁻¹；CaF₂分束器 |
| 波段配置085 | 1.5–8.5 μm；6600–1200 cm⁻¹；CaF₂分束器 |
| 波段配置120 | 2–12 μm；5000–830 cm⁻¹；ZnSe分束器 |
| 选配波段160 | 2–16 μm；5000–650 cm⁻¹；ZnSe分束器；液氮制冷MCT，按需配置 |
| 光谱分辨率（未加窗） | 2、4、8 cm⁻¹可选；0.5 cm⁻¹按需选配 |
| 波数重复性 | ＜10 ppm |
| 扫描频率 | ＞4 Hz（4 cm⁻¹分辨率） |
| 060配置峰值探测率D* | ＞1×10¹¹ cm·Hz¹ᐟ²·W⁻¹ |
| 085配置峰值探测率D* | ＞8×10⁹ cm·Hz¹ᐟ²·W⁻¹ |
| 120配置峰值探测率D* | ＞4×10⁹ cm·Hz¹ᐟ²·W⁻¹ |
| 160配置峰值探测率D* | ＞5×10¹⁰ cm·Hz¹ᐟ²·W⁻¹ |
| 信噪比 | 060：＞80000∶1；085/120：＞40000∶1；160：＞70000∶1；测试条件见技术说明 |
| 输出光束 | 直径12.7 mm准直光束；最大半角约30 mrad |
| 基准激光器 | 850 nm，温度稳定固态激光器 |
| 模数转换 | 24 bit |
| 工作温度 | 10–40 ℃ |
| 储存温度 | −20–60 ℃ |
| 通信接口 | USB 2.0；以太网与嵌入式处理配置按需选择 |
| 控制与开发接口 | 原厂采集软件及DLL API；Windows 10/11、Linux集成按对应软件与接口配置 |
| 配套采样 | 外部透射、反射或气体采样光路按应用选配；光纤耦合器与红外光纤另配 |
| 主模块供电与功耗 | 12 V DC / 30 W |
| 探测器模块供电与功耗 | 12 V DC / 10 W |
| 主模块尺寸 | 165×145×82 mm |
| 探测器模块尺寸 | 93×75×66 mm（不含液氮杜瓦） |
| 主模块重量 | 2100 g |
| 探测器模块重量 | 400 g（不含液氮杜瓦） |
技术说明
原厂品牌：ARCoptix 原厂型号：FTIR-OEM011-060-4TE；FTIR-OEM011-085-4TE；FTIR-OEM011-120-4TE；FTIR-OEM011-160-LN2
标准060、085、120配置采用四级热电制冷MCT；160配置采用液氮制冷MCT，需配套液氮杜瓦及相应运行条件。信噪比为原厂在输入到输出直接光路、60 s测量、峰值灵敏度波长附近、4 cm⁻¹分辨率及Norton–Beer弱加窗条件下给出的指标。实际系统有效波段由所选分束器、探测器、窗片和采样光路共同决定。表列尺寸与功耗按OEM011独立规格书取值；光纤接口及采样附件按目标波段和几何光路匹配，不能仅凭接头相同互换。
