产品概览 / IS-785
产品概览
设备将785 nm激光光源与交叉式Czerny–Turner光栅光谱分析单元集成于独立机箱。出光口连接激发光路，进光口接收样品拉曼信号，数据通过USB接口传输至计算机。光谱分析单元标称拉曼范围为200–1770 cm⁻¹；采样探头、滤光件和显微等附件按测量任务配置。黑色调与银色调采用同一盒体外形。
可配置系列。规格与供货范围以最终方案和合同为准。
配置要点

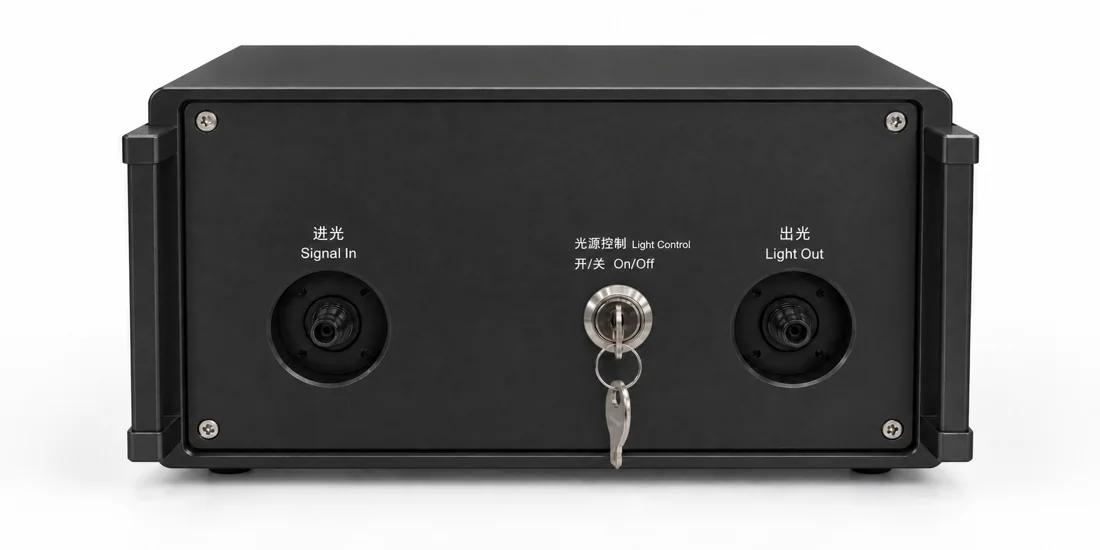

- 光源与光谱分析集成，提供独立的SMA905进光、出光接口。
- 适配 785 nm 激发，标称范围 200–1770 cm⁻¹。
- 100 μm 狭缝配置下标称分辨率 ≤7 cm⁻¹。
- 1024 × 128 像素背照式 CCD，配热电制冷。
- 10 ms–65 s 积分时间，USB 2.0 数据接口。
- 标准 100 μm 狭缝，可按需求选配 50 μm 狭缝。
应用方向
785 nm 显微拉曼系统集成；配套光纤探头的过程拉曼采集；实验室定制拉曼光路。
SPECIFICATIONS / IS-785
产品参数
| 参数 | 规格 |
|---|---|
| 激发波长 | 785 nm |
| 拉曼位移范围 | 200–1770 cm⁻¹ |
| 光谱分辨率（100 μm 狭缝） | ≤7 cm⁻¹ |
| 光栅 | 1800 线/mm |
| 探测器 | 背照式 CCD，1024 × 128 像素 |
| 制冷温度 | −10 ℃ |
| 波长准确度 | ±0.3 nm |
| 积分时间 | 10 ms–65 s |
| 焦距与光路 | 约 120 mm，f/3.5，交叉式 Czerny–Turner |
| 狭缝 | 100 μm 标配，50 μm 可选 |
| 计算机接口 | USB 2.0 |
| 光源配置 | 内置光源与光谱分析单元 |
| 光学接口 | 2个SMA905光学接口：1个进光口、1个出光口 |
| 外观颜色 | 黑色调、银色调；同型号两色盒体形状一致 |
DETAILS / IS-785
技术说明
设备已包含光源，不需另配同功能激发光源。光源输出功率及控制配置按具体交付方案确认；采样附件与抑制滤光仍需匹配。标称范围与分辨率对应光谱分析配置，不能把不同狭缝下的参数混用，最终性能以出厂标定为准。
范围与分辨率随所配狭缝、光栅角度和滤光片而变，以整机出厂标定为准。
