产品概览 / PD1002
产品概览

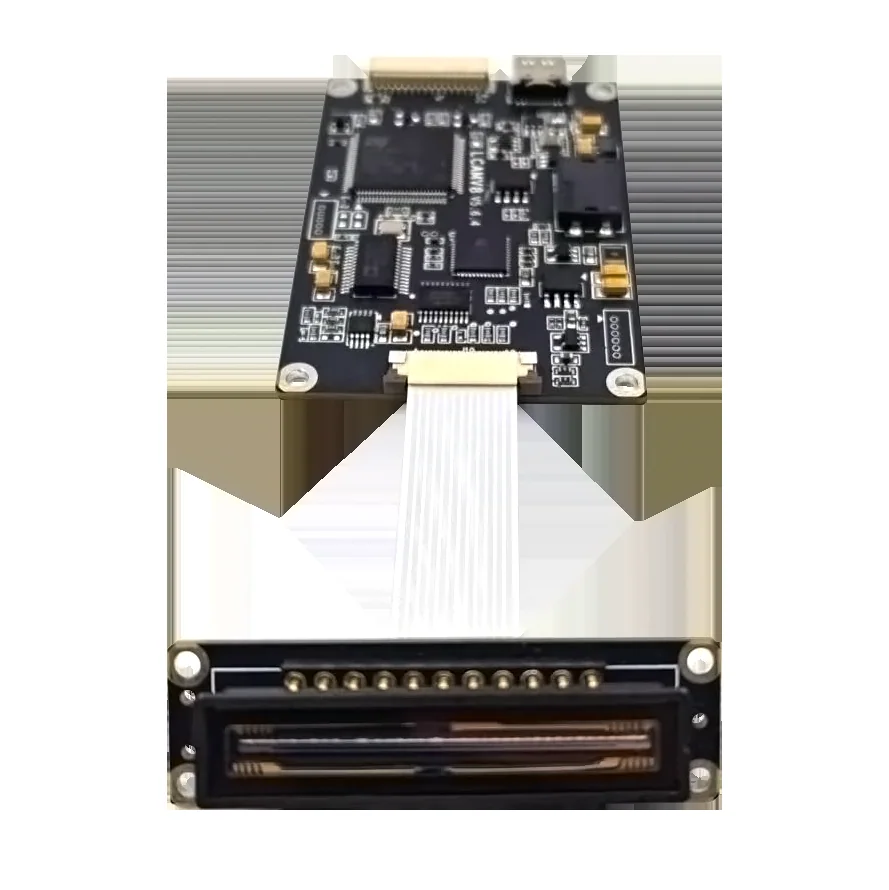

采用 TCD1304DG 线阵芯片，通过 USB Type-C 或 TTL 接口采集数据；曝光时间可从微秒级调至长积分，适于光谱扫描与光电成像集成。
可配置系列。规格与供货范围以最终方案和合同为准。
配置要点
- 3648 像素线阵
- 16 bit 采样
- 外部触发
应用方向
光谱仪器集成、光电检测与科研测量
SPECIFICATIONS / PD1002
产品参数
| 参数 | 规格 |
|---|---|
| 传感芯片 | TCD1304DG CCD |
| 有效像素 | 3648 × 1 |
| 像元尺寸 | 8 × 200 μm |
| 感光面 | 约 29.1 × 0.2 mm |
| 数据接口 | USB Type-C、TTL |
| 串口速率 | 115200 / 384000 / 921600 bit/s 可选 |
| 最大帧率 | USB 约 80 帧/秒；TTL 约 15 帧/秒（921600 bit/s） |
| 曝光时间 | 10 μs–65 s，调节精度 1 μs |
| 平均次数 | 1–255 |
| 供电与功耗 | 3–5.5 V；约 1 W |
| 板卡尺寸 | 主板 65 × 40 mm；传感器板 50 × 15 mm |
DETAILS / PD1002
技术说明
帧率为标称测试条件值，实际与曝光时间、接口及主机性能有关。
