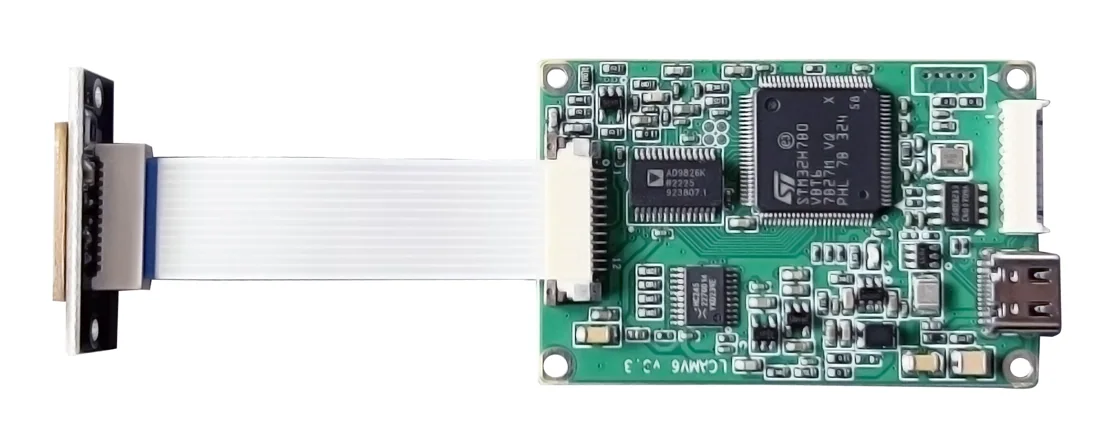

产品概览 / PD1005
产品概览
提供 USB Type-C 与 TTL/UART 数据接口，可用于光谱检测、扫描测量和设备内置线阵采集。曝光时间和通信速率可按系统节拍设置。
可配置系列。规格与供货范围以最终方案和合同为准。
配置要点
- 2500 像素线阵
- USB 采集
- TTL 接口
应用方向
光谱仪器集成、光电检测与科研测量
SPECIFICATIONS / PD1005
产品参数
| 参数 | 规格 |
|---|---|
| 传感芯片 | TCD1254GFG CCD |
| 有效像素 | 2500 × 1 |
| 像元尺寸 | 5.25 × 64 μm |
| 感光面 | 约 13.13 × 0.064 mm |
| 数据接口 | USB Type-C、TTL/UART |
| 串口速率 | 115200 / 384000 / 921600 bit/s 可选 |
| 最大帧率 | USB 标称 >60 帧/秒；TTL 标称 >20 帧/秒（921600 bit/s） |
| 曝光时间 | 2 ms–6 s，调节精度 100 μs |
| 供电与功耗 | 5 V；约 0.5 W |
| 操作系统 | Windows、Linux、macOS、Android |
DETAILS / PD1005
技术说明
共用系列参数表含其他芯片配置；像素与像元尺寸按 TCD1254 配置列示。
