产品概览 / PD1006
产品概览

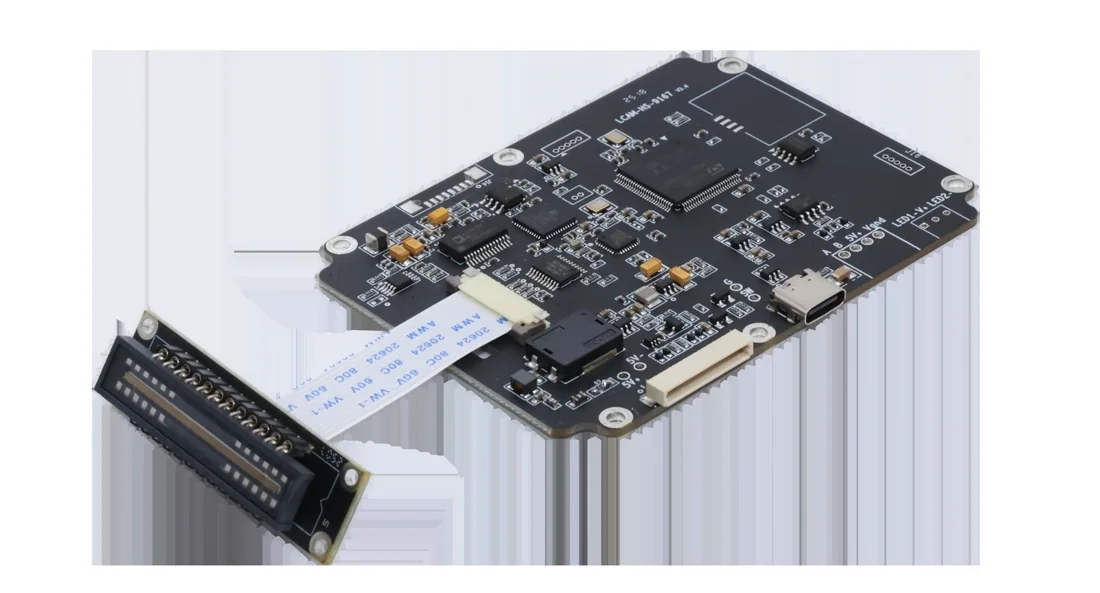

提供 2048 像素可见至紫外线阵配置，并支持其他 CCD 芯片选件。USB Type-C、TTL 和同步信号接口适于脉冲光源、快速扫描及事件触发测量。
可配置系列。规格与供货范围以最终方案和合同为准。
配置要点
- 高速采集
- 两种芯片配置
- 外部触发与同步输出
应用方向
光谱仪器集成、光电检测与科研测量
SPECIFICATIONS / PD1006
产品参数
| 参数 | 规格 |
|---|---|
| 传感芯片选项 | S11639-01 或 S11638；另有 TCD1304 选件 |
| 有效像素 | 2048 × 1（S11639/S11638 配置） |
| 像元尺寸 | 14 × 200 μm 或 14 × 42 μm |
| 光谱响应 | 200–1000 nm（S11639/S11638 配置） |
| 数据接口 | USB Type-C、TTL；支持外触发及同步输入/输出 |
| 软触发帧率 | 标称 >1000 帧/秒，随配置与主机条件变化 |
| 曝光时间 | 20 μs–65 s |
| 串口速率 | 115200 / 384000 / 921600 bit/s 可选 |
| 同步功能 | 支持脉冲光源同步 |
| 供电与功耗 | 5 V；约 1.2 W |
| 板卡尺寸 | 主板 67.4 × 91.4 mm；传感器板 50 × 15 mm |
DETAILS / PD1006
技术说明
像元尺寸、响应范围和最大帧率随传感芯片配置改变；表列光学参数对应 S11639/S11638 配置。
