产品概览 / PD3003
产品概览

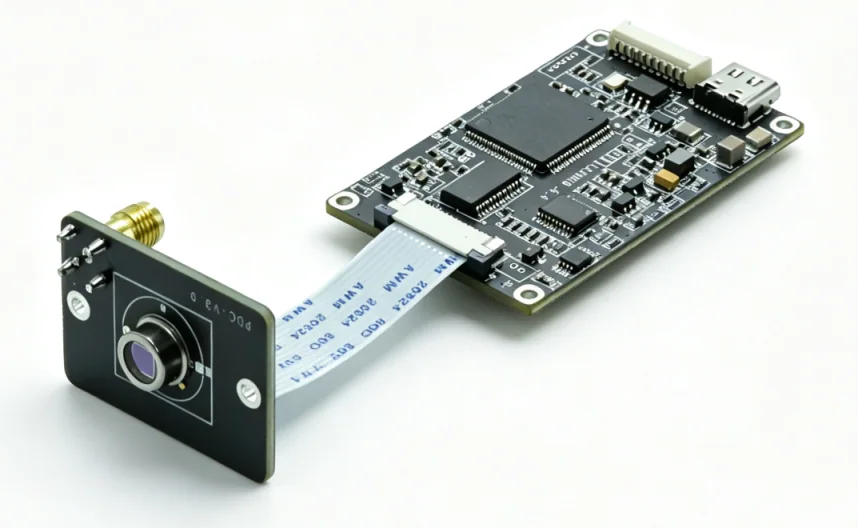

通过 16 bit ADC 采集光电二极管信号，可经 USB、TTL/UART 输出数字量，也可通过 SMA 接口输出模拟量。内置可控恒流源，可与 LED 或激光二极管配套进行发射和接收实验。
可配置系列。规格与供货范围以最终方案和合同为准。
配置要点
- 可调增益
- 恒流输出
- 模拟信号输出
应用方向
光谱仪器集成、光电检测与科研测量
SPECIFICATIONS / PD3003
产品参数
| 参数 | 规格 |
|---|---|
| 探测器选项 | 硅或 InGaAs 光电二极管 |
| 光谱响应 | 按器件配置可选 190–1100、320–1100、800–1750 或 850–1700 nm |
| 采样精度 | 16 bit ADC，0–4 V 输入 |
| 前置放大 | TIA 跨阻结构，增益可调 |
| 恒流源输出 | 最高 200 mA，设定分辨率 0.05 mA，最高输出电压 5 V |
| 接口 | USB Type-C 虚拟串口、TTL/UART、SMA 模拟输出 |
| 同步控制 | 支持外部触发 |
| 采集时间 | 标称 <100 μs |
| 供电与功耗 | 5 ±0.5 V；约 1 W |
DETAILS / PD3003
技术说明
探测波段与灵敏度随光电二极管选件变化；恒流输出需核对外部负载与供电能力。
