产品概览 / PD5001
产品概览

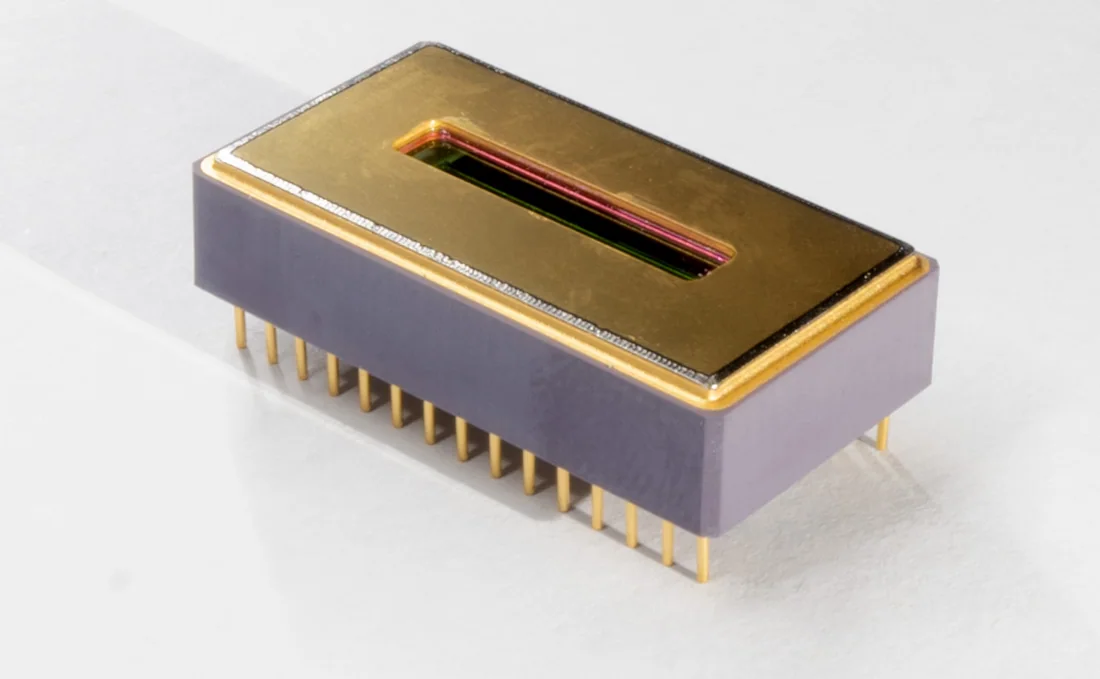

InGaAs 感光阵列配低噪声读出电路和一级热电制冷器，采用陶瓷封装。适用于短波近红外光谱采集与仪器集成，提供多档增益和两种读出方式。
可配置系列。规格与供货范围以最终方案和合同为准。
配置要点
- 近红外线列
- 一级热电制冷
- 低噪声读出电路
应用方向
光谱仪器集成、光电检测与科研测量
SPECIFICATIONS / PD5001
产品参数
| 参数 | 规格 |
|---|---|
| 有效像素 | 512 × 1；两端各有 2 个冗余元 |
| 感光材料 | InGaAs P-I-N |
| 响应波段 | 约 0.95 ±0.05 至 1.70 ±0.05 μm |
| 像元尺寸与间距 | 25 × 250 μm；中心距 25 μm |
| 感光面 | 约 12.8 × 0.25 mm |
| 量子效率 | ≥65%（资料标称） |
| 峰值灵敏度 | ≥0.8 A/W（资料标称） |
| 读出方式 | IWR 或 ITR 可选 |
| 读出速率 | ≥10 MHz |
| 最高帧频 | >20,000 帧/秒（资料标称） |
| 增益档位 | 8 档 |
| 制冷与封装 | 一级 TEC；陶瓷封装，蓝宝石窗口 |
| 外形尺寸 | 28 × 15 × 6.2 mm |
| 工作温度 | −10 至 +60 ℃ |
DETAILS / PD5001
技术说明
功耗 <0.1 W 的条件为 25 ℃、未开启热电制冷且时钟 1 MHz；制冷功耗需按工作点另行核定。
