产品概览 / RF-532
产品概览

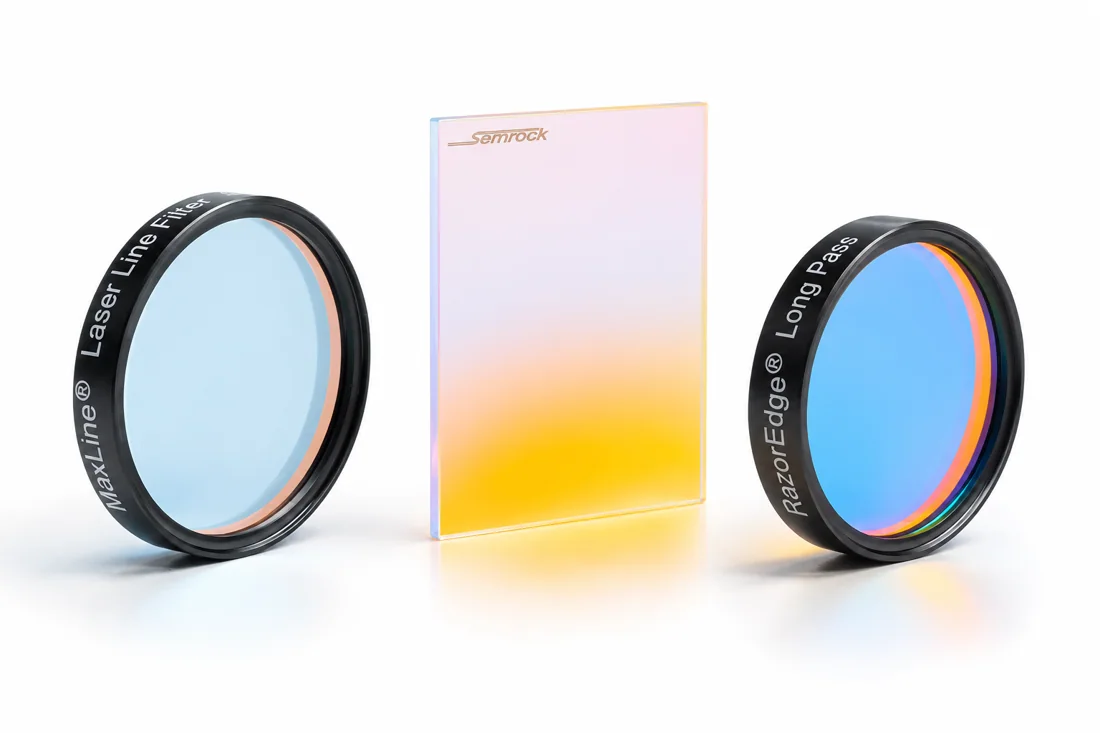

RF-532由三片Semrock原厂滤光片组成，按套供应：MaxLine E级激光清理片LL01-532E-25、RazorEdge矩形二向色片LPD02-532RU-25x36x1.1、RazorEdge E级长通滤波片LP03-532RE-25各1片。激光清理片用于抑制激发光中的带外背景，二向色片在45°光路中反射532 nm激光并透过较长波长的Stokes拉曼信号，长通滤波片用于进一步抑制激光线与瑞利散射。适用于同波长拉曼光路的搭建、升级与滤光组件更换。
配置要点
- 三片按532 nm激发波长配套，分别完成激光清理、分光和长通滤光。
- E级MaxLine清理片与E级RazorEdge长通片配套，清理片标称半峰全宽为1.4–2.0 nm。
- 长通片激光线阻断OD＞6，通带平均透过率＞93%。
- 二向色片按45°工作，激光反射率分别为s偏振＞98%、p偏振＞90%。
应用方向
532 nm拉曼光路搭建；显微拉曼及光纤探头滤光配置；实验室拉曼测量系统升级；同型号滤光件更换。
参数 / RF-532
产品参数
| 参数 | 规格 |
|---|---|
| 苯全产品编号 | RF-532 |
| 适配激发波长 | 532 nm |
| 交付组成 | 激光清理片、矩形二向色片、长通滤波片各1片，共3片/套 |
| 原厂品牌 | Semrock |
| 激光清理片型号 | LL01-532E-25，MaxLine E级 |
| 清理片激光线透过率 | ＞90% |
| 清理片半峰全宽FWHM（标称） | 1.4–2.0 nm |
| 清理片OD6短波侧阻断范围 | 489.4–528.8 nm |
| 清理片OD6长波侧阻断范围 | 535.2–585.2 nm |
| 清理片OD5短波侧阻断范围 | 446.5–489.4 nm |
| 清理片OD5长波侧阻断范围 | 585.2–699.4 nm |
| 清理片尺寸 | 25 mm直径规格 |
| 二向色片型号 | LPD02-532RU-25x36x1.1，RazorEdge U级 |
| 二向色片工作入射角 | 45° |
| 二向色片激光反射率 | s偏振＞98%；p偏振＞90% |
| 二向色片平均通带透过率 | ＞93% |
| 二向色片通带 | 538.9–824.8 nm |
| 二向色片过渡宽度 | ＜186 cm⁻¹，至50%透过点 |
| 二向色片尺寸 | 矩形25.2×35.6 mm（±0.1 mm）；未装框厚度1.05±0.05 mm；有效口径≥80% |
| 长通滤波片型号 | LP03-532RE-25，RazorEdge E级 |
| 长通片工作入射角 | 0°±2° |
| 长通片激光线阻断 | OD＞6 |
| 长通片平均通带透过率 | ＞93% |
| 长通片通带 | 535.4–1200.0 nm |
| 长通片过渡宽度 | ＜90 cm⁻¹，至50%透过点 |
| 长通片尺寸 | 外径25.0 mm（+0/−0.1 mm）；总厚度3.5±0.1 mm；基片厚度2.0 mm；有效口径＞22 mm |
技术说明 / RF-532
技术说明
原厂品牌：Semrock 原厂型号：LL01-532E-25；LPD02-532RU-25x36x1.1；LP03-532RE-25
长通片按0°±2°入射使用，二向色片按45°入射使用；清理片在近法向入射下使用，可通过小角度倾转调整截止边沿。表列过渡宽度指激光波长至50%透过点的距离，半峰全宽为原厂标称范围。三片安装时应匹配激光中心波长、偏振、准直程度和滤光方向；整套测量范围由三片光谱响应与后续采集光路共同决定。
