产品概览 / MD0380
产品概览

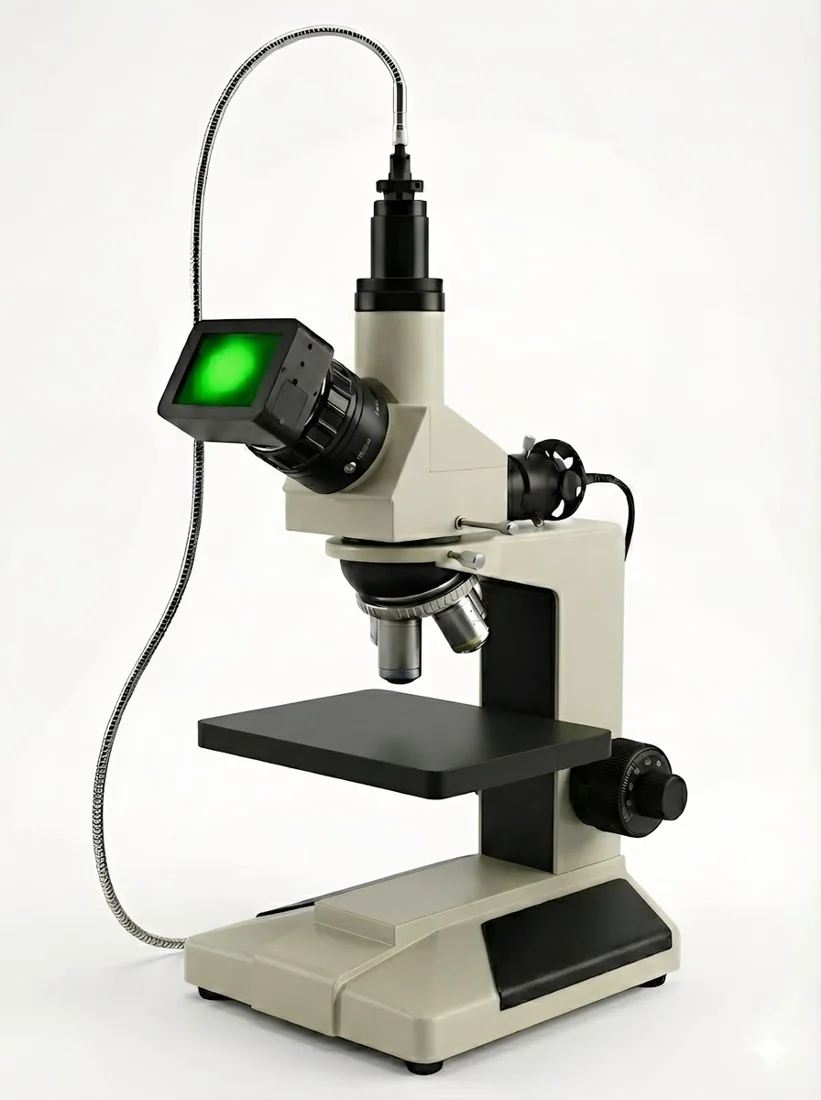

共用显微观察平台，通过可见宽谱光源、光纤耦合光路与独立光谱单元采集样品漫反射。
可配置系列。规格与供货范围以最终方案和合同为准。
配置要点
- 可见宽谱冷光源
- 同轴定位与漫反射采集
- 内置标准漫反射白板
应用方向
催化剂、粉末及材料表面光谱测量
SPECIFICATIONS / MD0380
产品参数
| 参数 | 规格 |
|---|---|
| 测量范围 | 380–830 nm |
| 光源 | 多波段 LED 合束冷光源，输出 ≥50 mW |
| 光谱分辨率（100 μm 狭缝） | ≤2.2 nm |
| 光栅 | 400 线/mm |
| 显微采样光斑 | 约 100 μm |
| 物镜 | 半复消色差 50×/NA 0.50，工作距离 10.6 mm |
| 照明光纤 | 高羟基抗太阳化石英光纤，200 μm 芯径，NA 0.22 |
| 电动衰减滤光轮 | 六位：通光、OD 1/2/3/4 与全遮光；切换并稳定时间 <1 s |
| 光谱仪光路 | 交叉式 Czerny–Turner，焦距约 120 mm，f/3.5 |
| 狭缝 | 100 μm 标配，50 μm 可选 |
| 探测器 | 背照式 CCD，1024 × 128 像素，24 μm 像元，200–1100 nm 响应；单级热电制冷至 −10 ℃ |
| 定位物镜 | 四孔转盘；PL 5×/NA 0.12、PL L10×/NA 0.25、PL L20×/NA 0.40；按光谱模块占用孔位调整，至少保留 PL 5× |
| 观察方式 | 同轴相机实时观察光斑位置与焦点；目镜通道用于白光形貌观察 |
| 观察相机 | C 接口彩色 CMOS，1/2.5 英寸，3840 × 2160 像素，1.62 μm 像元，380–1030 nm 响应 |
| 落射照明 | 6 V / 20 W 卤素灯，亮度可调，带视场光栏与孔径光栏 |
| 调焦 | 粗微动同轴调焦，微动格值 2 μm，带锁紧与限位 |
| 载物台 | 双层机械移动式，185 × 140 mm；移动范围 75 × 50 mm |
| 收集光纤 | 12 芯圆转直光纤束；单芯 105 μm，NA 0.15 |
DETAILS / MD0380
技术说明
多波段 LED 合束冷光源经光纤输出，内置标准漫反射白板用于通用参比，也可按样品体系改用载体或自备参比物。收集立体角由物镜数值孔径限定；作 Kubelka–Munk 或 Tauc 分析时应保持参比与采样几何一致。
光谱仪标称覆盖 380–830 nm；自研组合光源标称工作波段为 400–800 nm，系统实际可用端点按实测确认。物镜限定收集几何；反射率以白板或样品匹配参比为基准，与积分球式测量的绝对值不直接等同。
