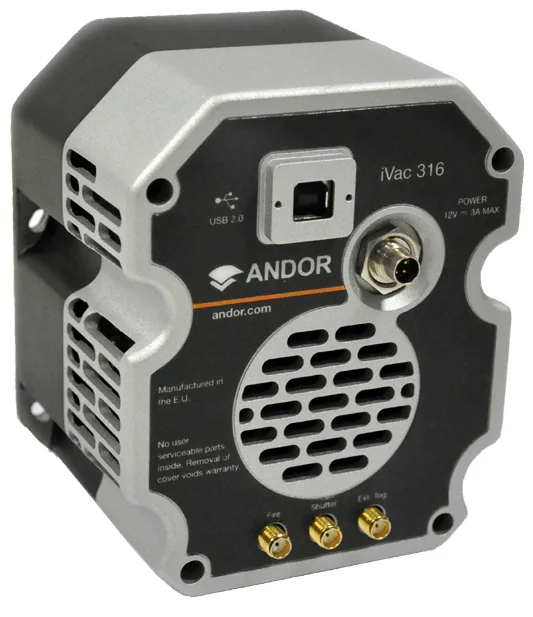

Andor iVac 316 LDC-DD 光谱 CCD 相机
Andor iVac 316 LDC-DD 深耗尽背照式制冷相机，面向可见近红外弱光光谱集成。
咨询配置 ↗
产品概览 / PD-2100
产品概览
Andor iVac 316 LDC-DD采用2000 × 256像素的低暗电流深耗尽背照式CCD，像元为15 μm，感光面宽约30 mm。相机结合密封真空结构与热电制冷，面向可见近红外弱光及长积分光谱采集。USB 2.0、外部触发、Fire和Shutter TTL接口及SDK用于光谱仪集成和软件控制。
配置要点
- 2000 × 256 像素 LDC-DD 传感器，15 × 15 μm 像元。
- 峰值量子效率约 95%（780 nm），适合可见近红外探测。
- UltraVac 真空封装与风冷，环境 +25 ℃ 时可达 −60 ℃。
- 约 30 mm 宽感光面，配近红外抗条纹技术。
- USB 2.0 与触发接口，SDK 支持设备软件集成。
- 全垂直合并读出适合光谱信号采集。
应用方向
拉曼光谱；可见近红外弱光光谱；长积分光谱测量；台式及过程光谱仪 OEM 集成。
参数 / PD-2100
产品参数
| 参数 | 规格 |
|---|---|
| 传感器结构 | 背照式低暗电流深耗尽 CCD（LDC-DD） |
| 有效像素 | 2000 × 256 |
| 像元尺寸 | 15 × 15 μm |
| 有效成像区 | 30 × 3.8 mm |
| 最高量子效率 | 标称最高约 95%（780 nm） |
| 最低空冷温度 | −60 ℃（环境温度 +25 ℃） |
| 最大光谱采集速率 | 142 谱/秒（全纵向合并，VSS 16 μs） |
| 读出噪声 | 最低 6.0 e⁻（130 kHz，典型） |
| 暗电流 | 0.033 e⁻/像素/秒（−60 ℃） |
| 满阱容量 | 150,000 e⁻（有效像区，典型） |
| 数字化深度 | 16 bit |
| 窗口 | 熔融石英，VIS-NIR 增强增透镀膜 |
| 数据接口 | USB 2.0 |
| 同步接口 | 外部触发、Fire、Shutter TTL |
| 功耗 | 约 24 W（−60 ℃ 工况） |
技术说明 / PD-2100
技术说明
原厂品牌：Andor 原厂型号：iVac 316 LDC-DD
LDC-DD 是低暗电流深耗尽背照式配置，本页指标对应 iVac 316，不能与同资料中的 iVac 324 FI 参数混用。垂直合并读出将垂直方向的像素信号合并为光谱读出；142 条光谱/秒对应 FVB 及指定垂直移位条件，不是全幅图像帧率。读出噪声、暗电流和制冷温度分别有对应测试条件，集成时还需匹配光谱仪焦面、接口法兰与软件调用。
速率、噪声和暗电流为对应原厂测试条件值；实际系统表现随读出模式、温度和光学配置变化。
