产品概览 / PD2004
产品概览
采用背薄型 FFT-CCD 结构，具有 1024 × 122 有效像素和 24 μm 像元，可经纵向合并用于弱光光谱测量。
可配置系列。规格与供货范围以最终方案和合同为准。
配置要点
- 1024 × 122 有效像素
- 单级热电制冷
- 可作纵向合并光谱读出
应用方向
荧光、紫外可见光谱与低照度检测设备集成
SPECIFICATIONS / PD2004
产品参数
| 参数 | 规格 |
|---|---|
| 传感器类型 | 背薄型 FFT-CCD 面阵传感器 |
| 有效像素 | 1024 × 122 |
| 总像素 | 1044 × 128 |
| 像元尺寸 | 24 × 24 μm |
| 有效成像区 | 24.576 × 2.928 mm |
| 制冷形式 | 单级热电制冷 |
| 封装与窗口 | 24 针陶瓷 DIP；增透蓝宝石窗口 |
| 光谱响应 | 约 200–1100 nm（系列资料） |
| 峰值量子效率 | >90%（系列资料） |
| 输出频率 | 典型 0.25 MHz，最大 1 MHz |
| 读出噪声 | 典型 8 e⁻ rms，最大 16 e⁻ rms |
| 垂直满阱容量 | 典型 320 ke⁻ |
| 水平满阱容量 | 典型 1000 ke⁻ |
| 暗电流（0 ℃） | 典型 10 e⁻/像素/秒（系列资料） |
| 读出模式 | 面阵扫描或纵向合并 |
| 推荐配套探测头 | C7041（原厂系列选型表） |
DETAILS / PD2004
技术说明

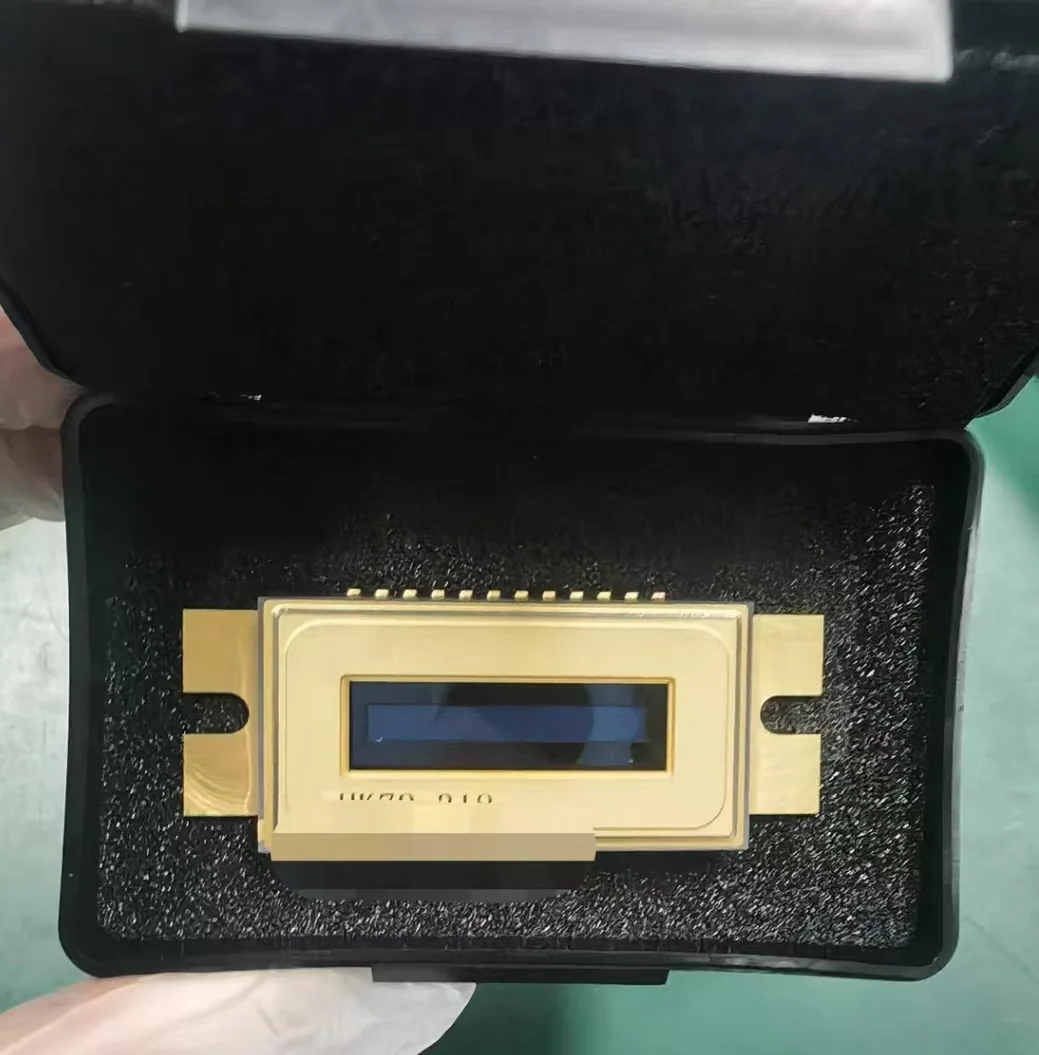

原厂品牌：Hamamatsu 原厂型号：S7031-1007S
这是裸 CCD 传感器，非完整相机；驱动、制冷控制和采集电子学须按项目配套。用户所给图片文件名写 S7301，原厂资料型号为 S7031-1007S。
